Cassutt - construction du prototype

 Vous voulez construire votre  "Cassutt  "tout bois  d'apres  le plan PRGM ,  Cette Rubrique   vous est  spécialement dédiée  ,

les images de ce  ( 1er  Cassutt  qui à volé ) ,  sont celles  de toute la construction réalisée en bois  du " prototype " ,  mais  aussi des différentes étapes  necessaires  afin  de réaliser les  moules en composite du

( Fuselage , capot moteur et verrière )

 Bien entendu ,  pour la réalisation du plan  ACTUEL ,  certains détails de cette construction ont été modifiés.

malgrés tout , cette rubrique  est faite  pour vous donner une idée  de  la  construction mais surtout.... , de retrouver toutes les images / les détails / méthodes   necessaires  pour la construction de votre Avion .

Vous y retrouverez aussi certaines images du 2 ème   CASSUTT version  fibre du fuselage  .

Pensé  à   "cliquer -  en bas de chaque pages  " afin de regarder les autres images .

Bonne Visite

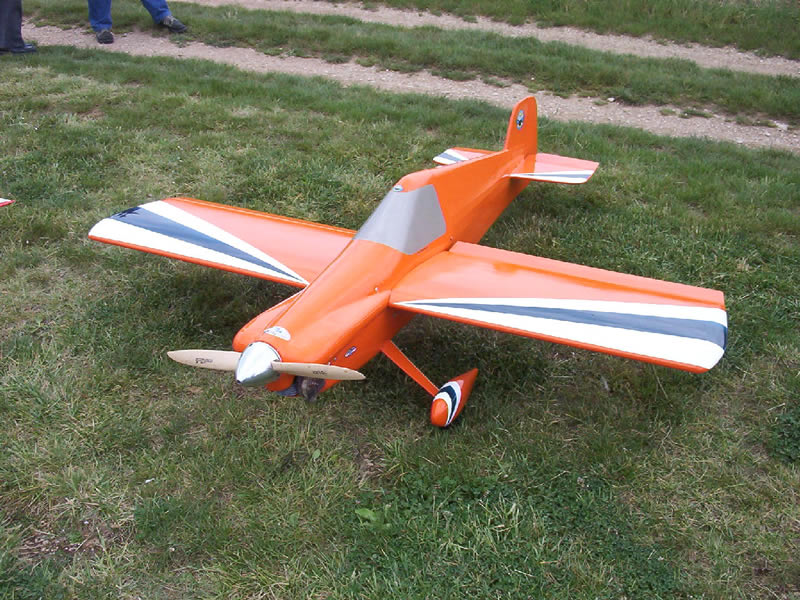

 Le Proto à Poitiers/ PRGM 2007

Le Proto à Poitiers/ PRGM 2007

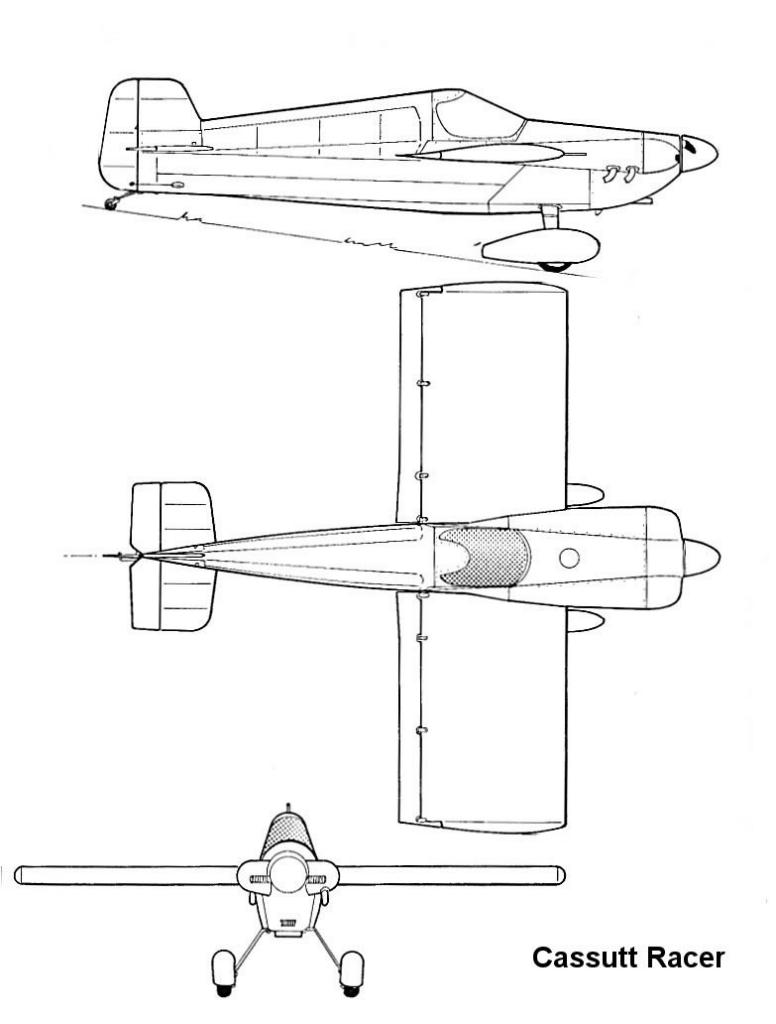

Triptique Cassutt

Triptique Cassutt

cassutt " Prototype "

cassutt " Prototype "

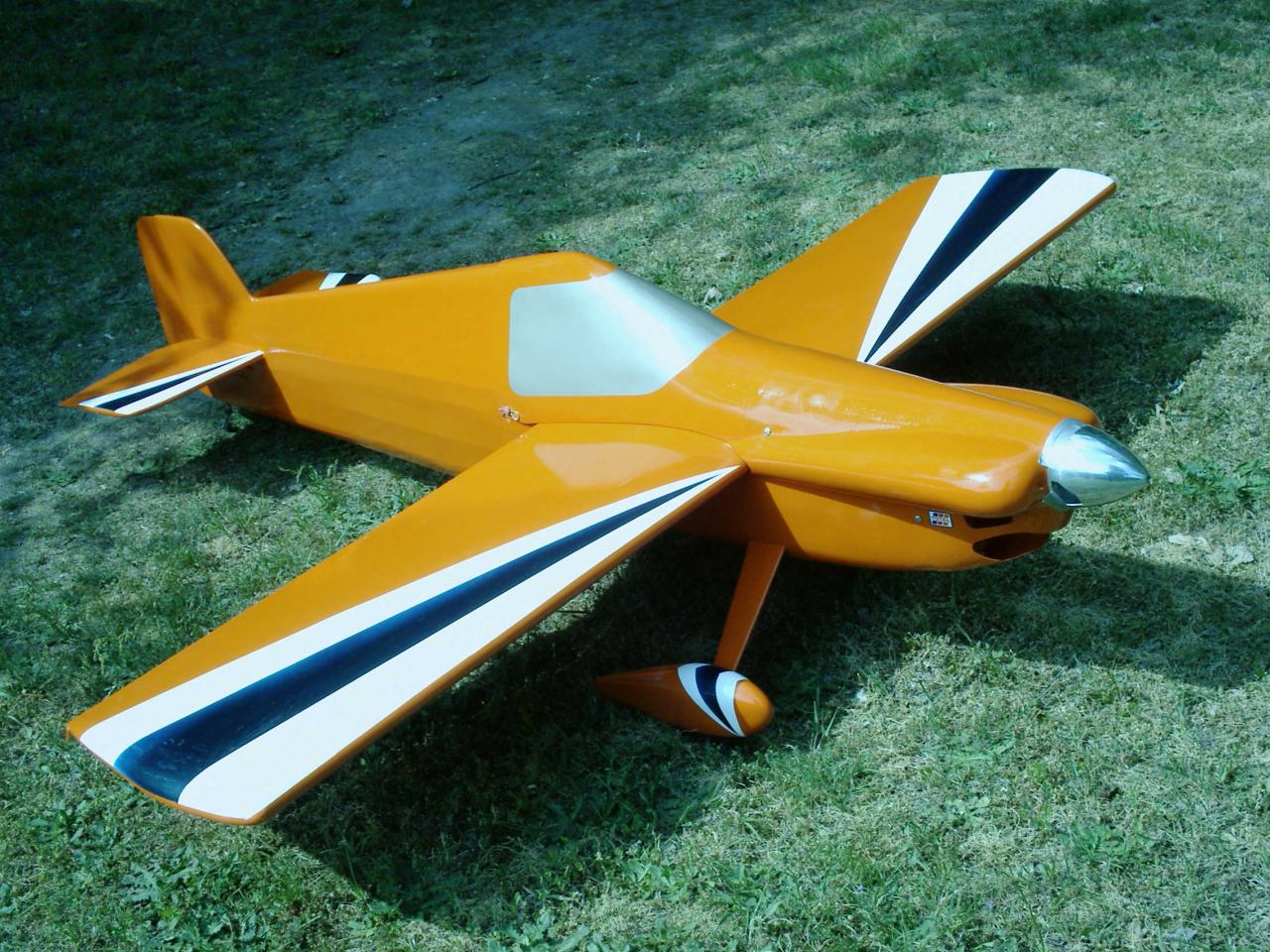

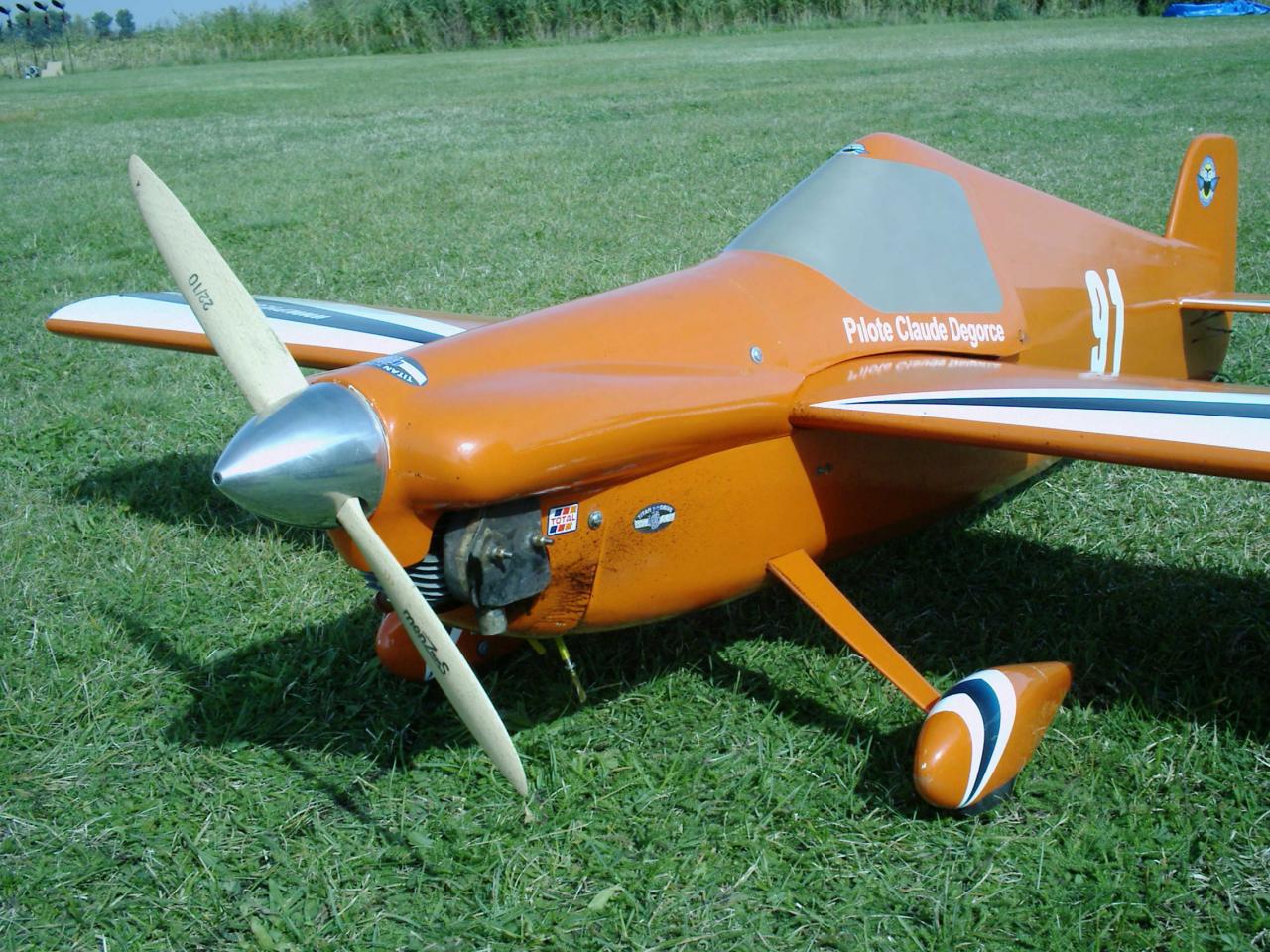

le Prototype du 1er Cassutt après peinture

le Prototype du 1er Cassutt après peinture

vue d'ensemble du " prototype "

vue d'ensemble du " prototype "

stab et dérive du proto

stab et dérive du proto

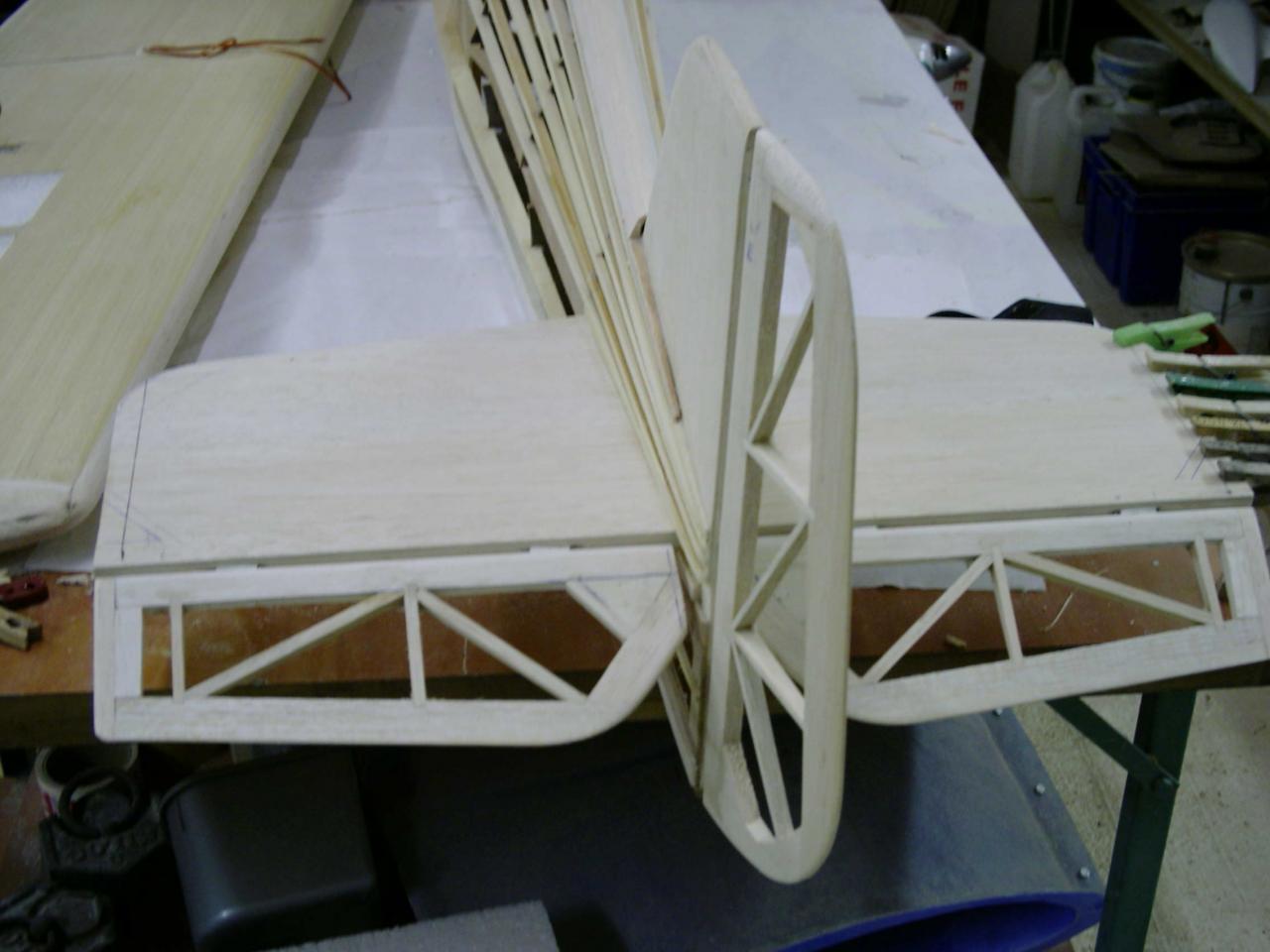

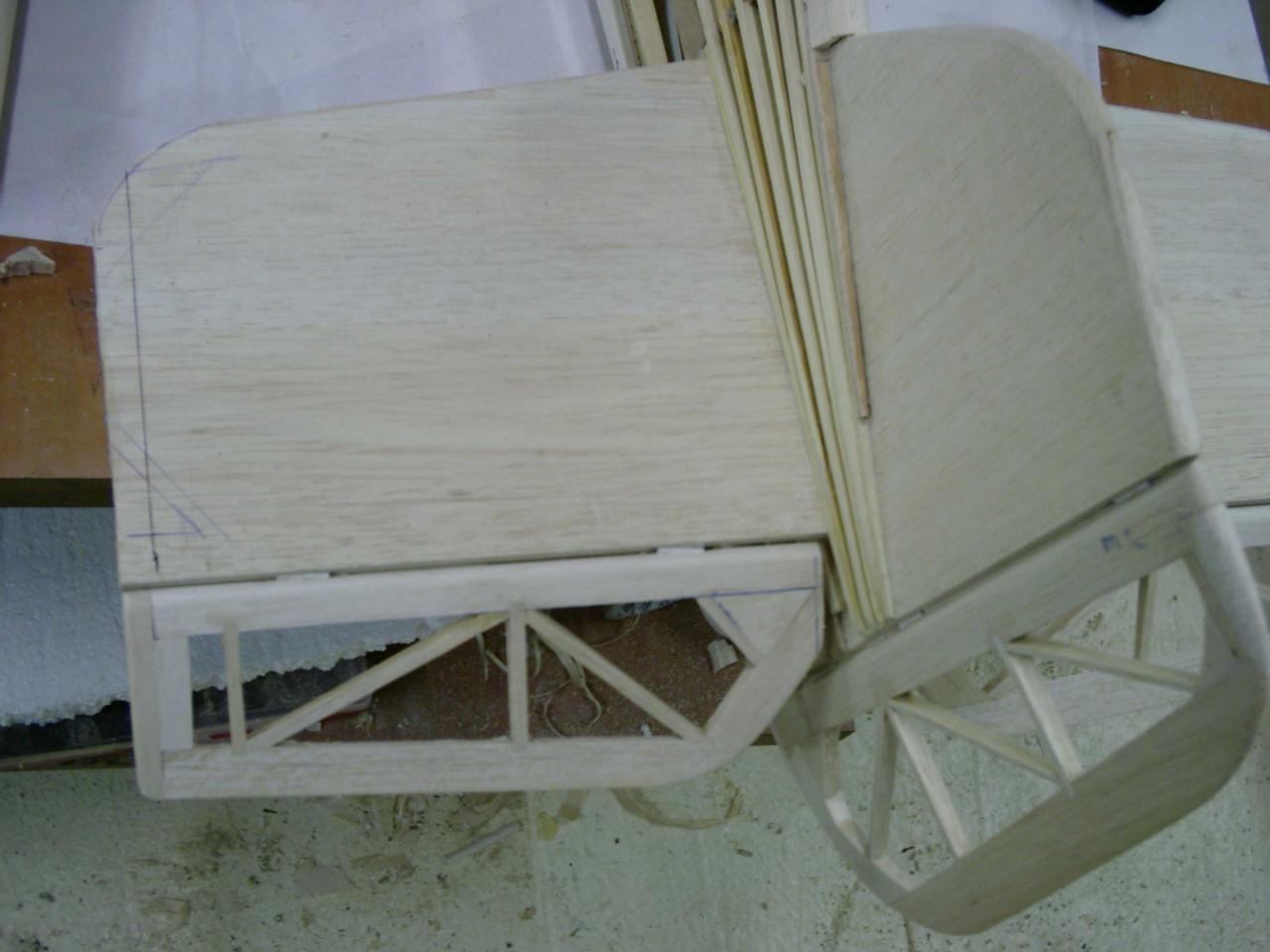

cassutt stab et dérive

cassutt stab et dérive

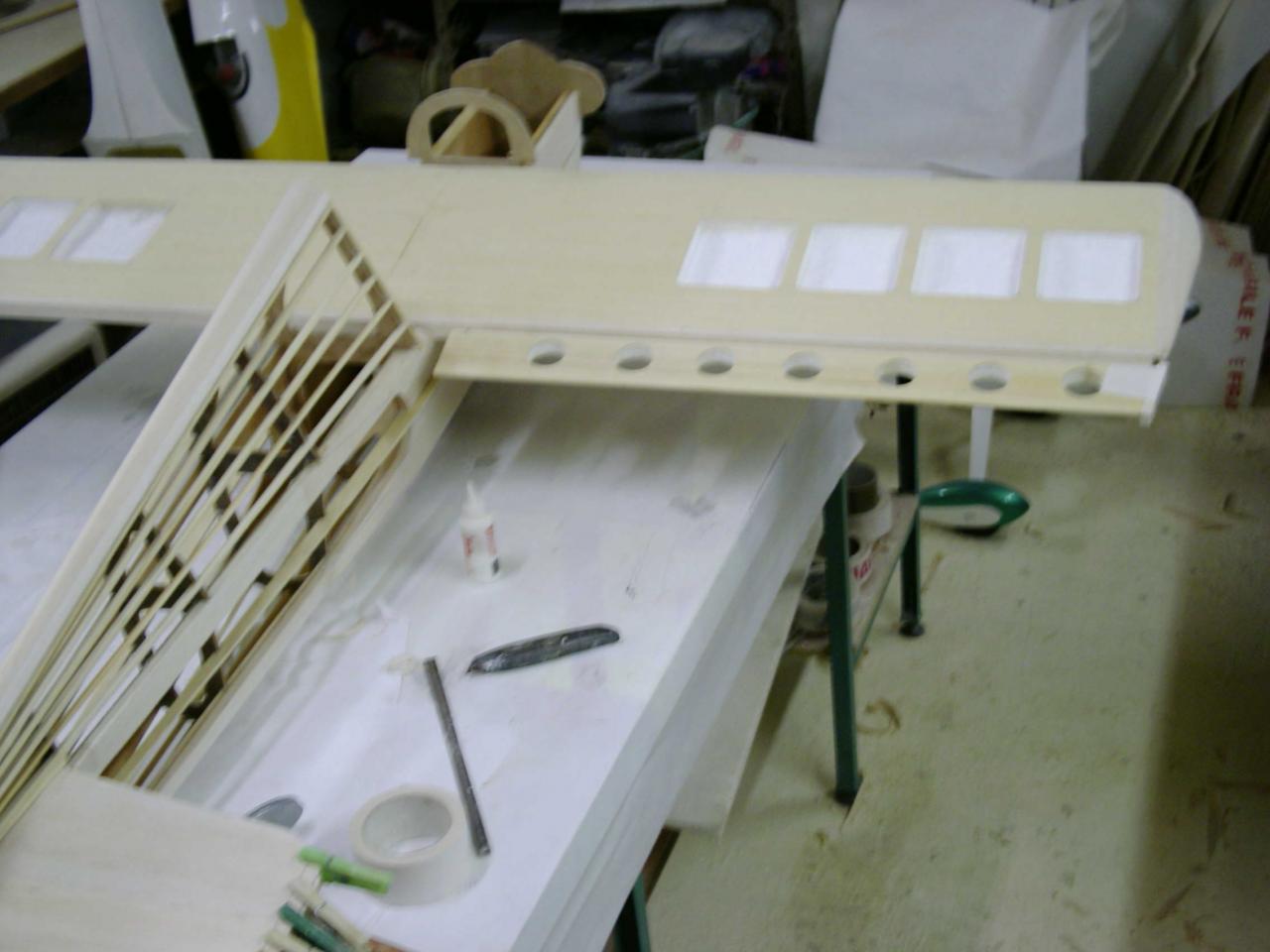

cassutt 004

cassutt 004

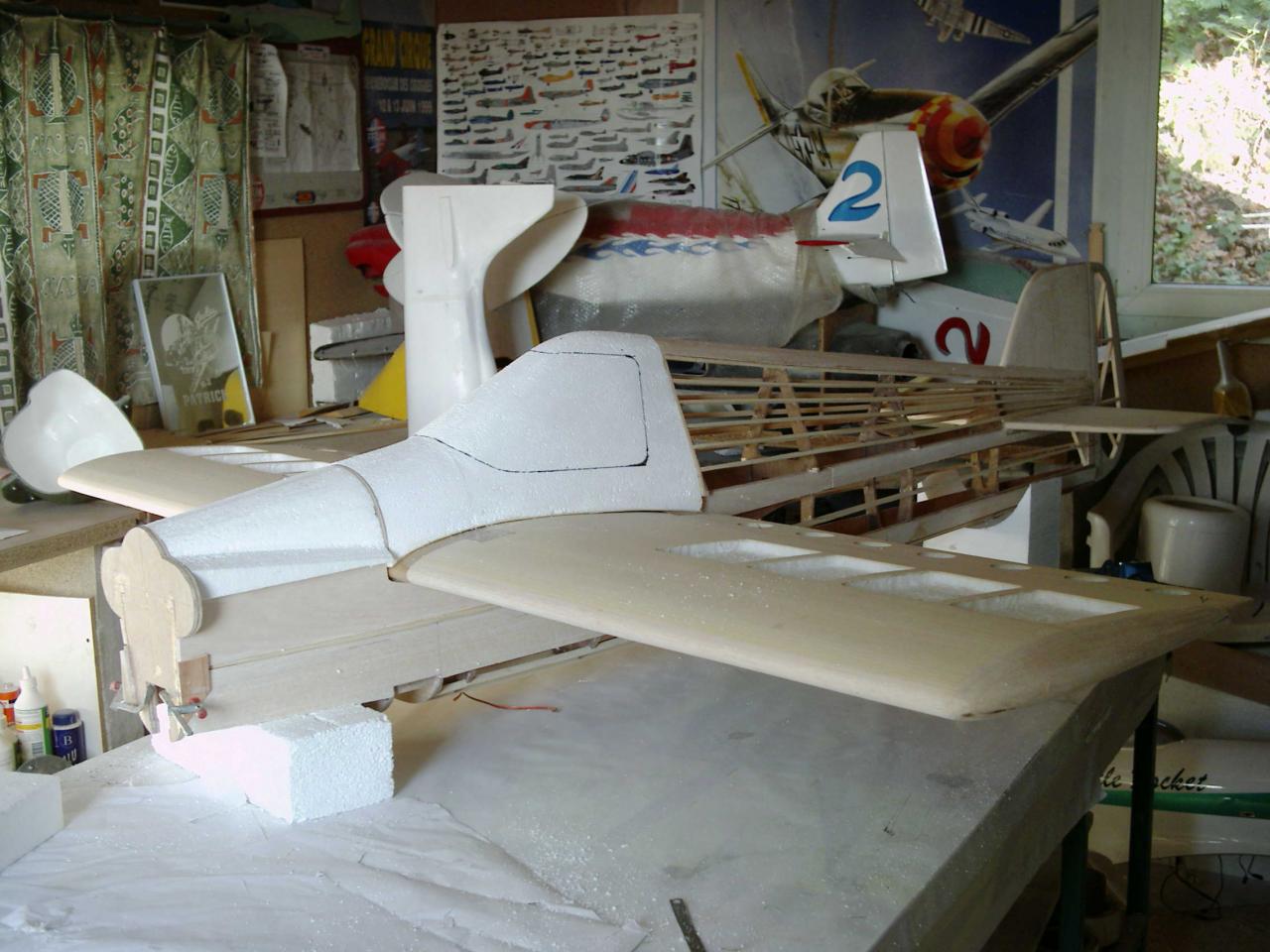

cassutt 005

cassutt 005

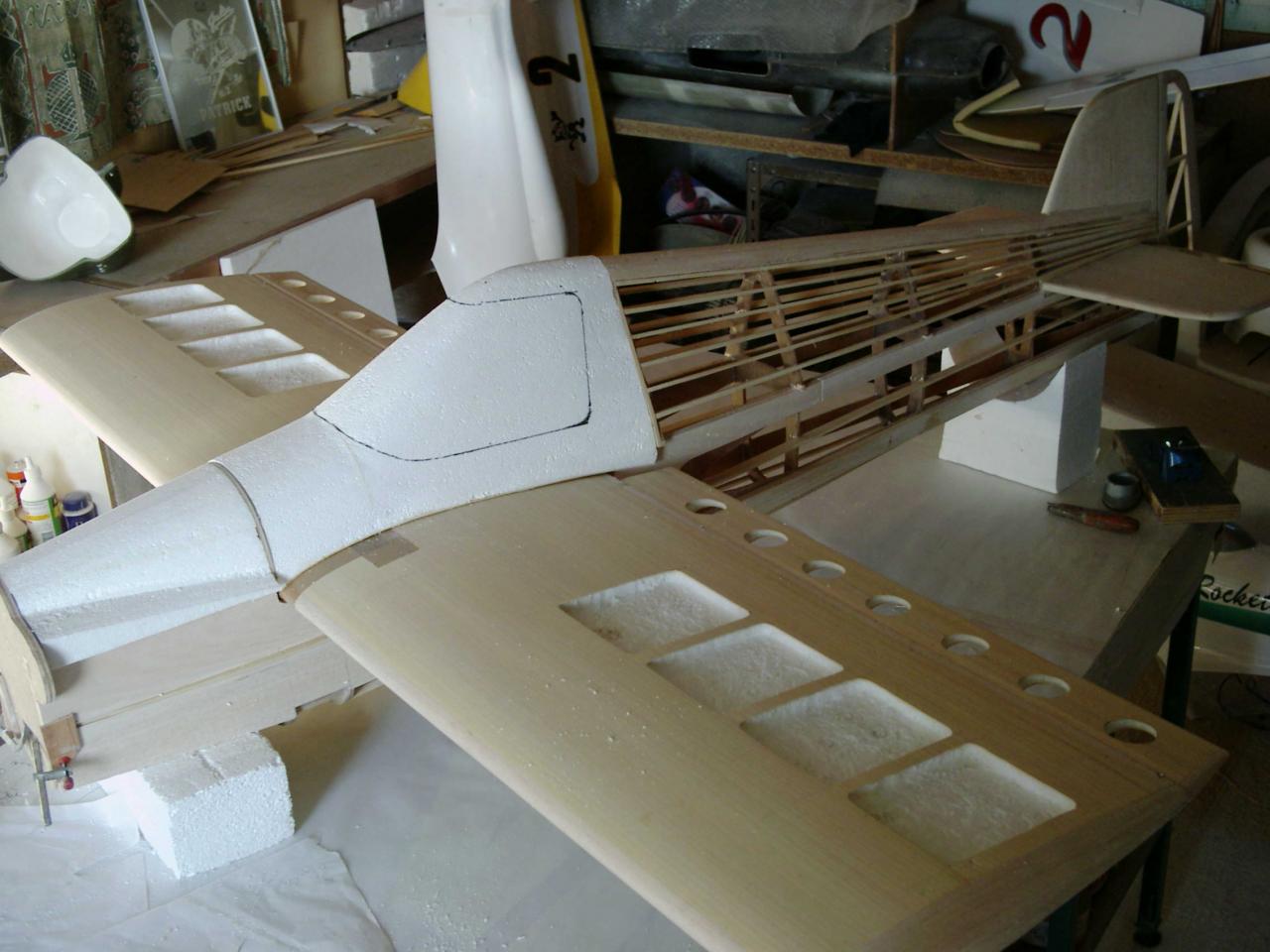

cassutt 006

cassutt 006

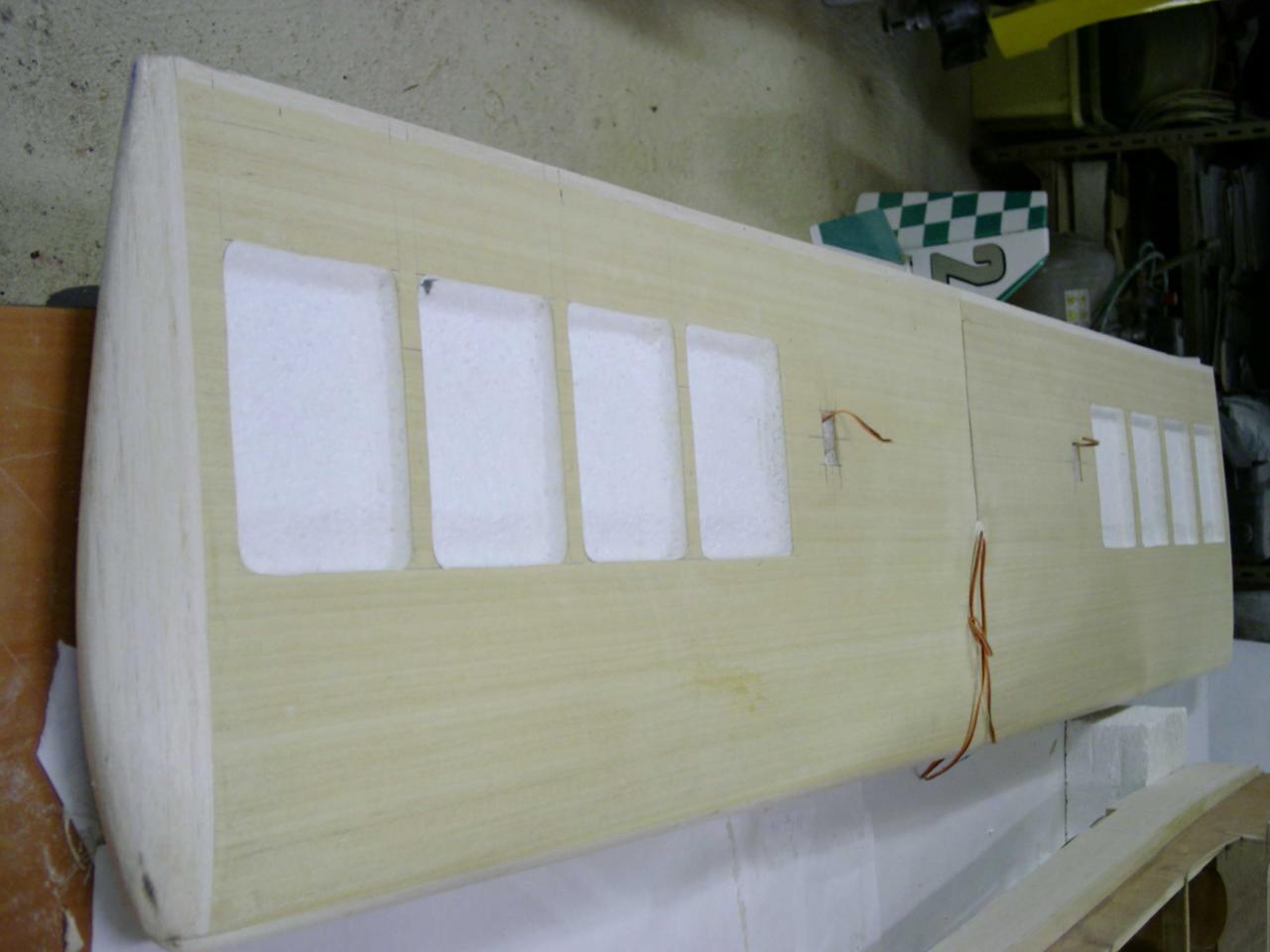

cassutt Aile polistyrene Coffrée Samba : Semi evidée

cassutt Aile polistyrene Coffrée Samba : Semi evidée

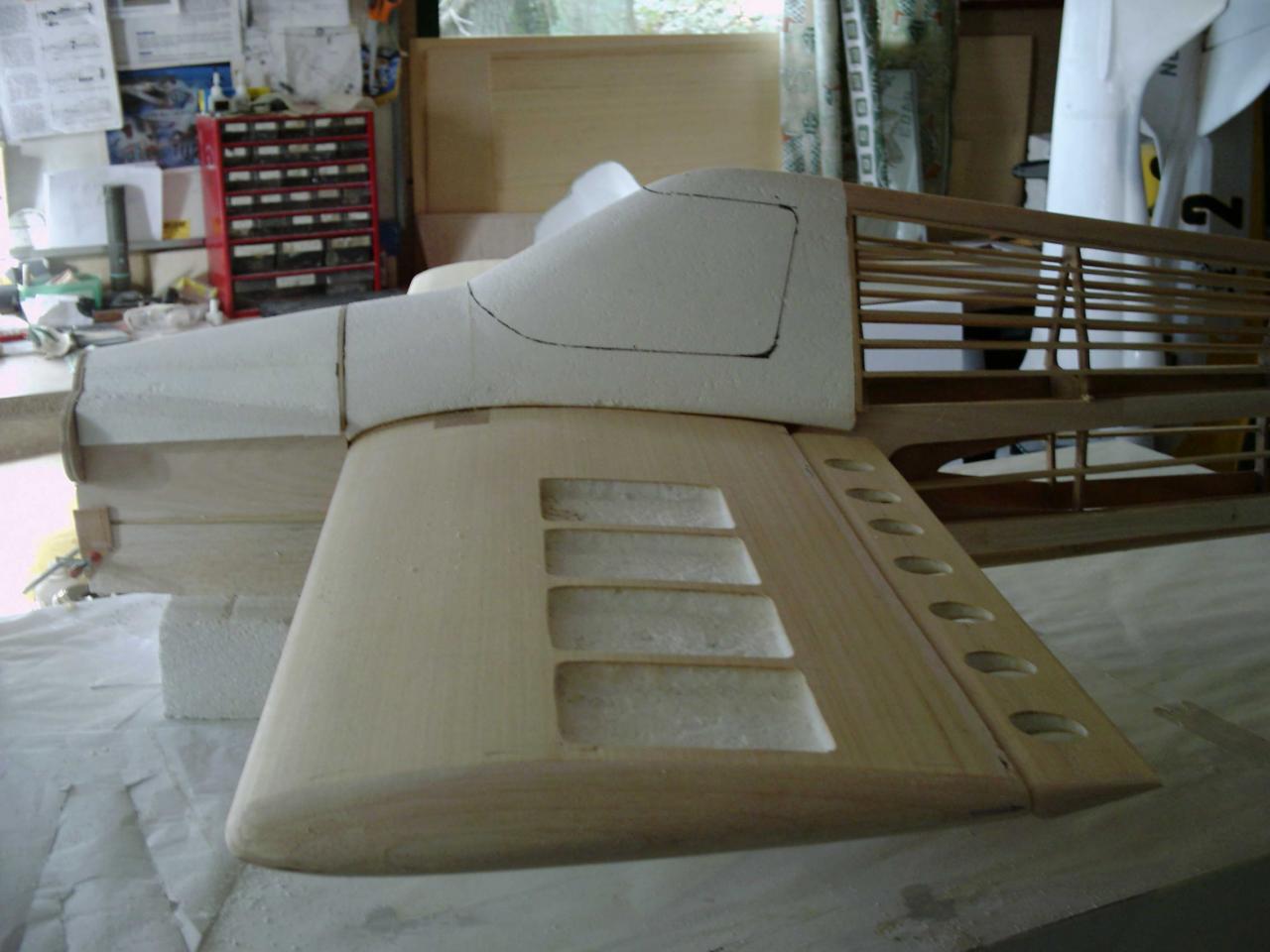

cassutt 008

cassutt 008

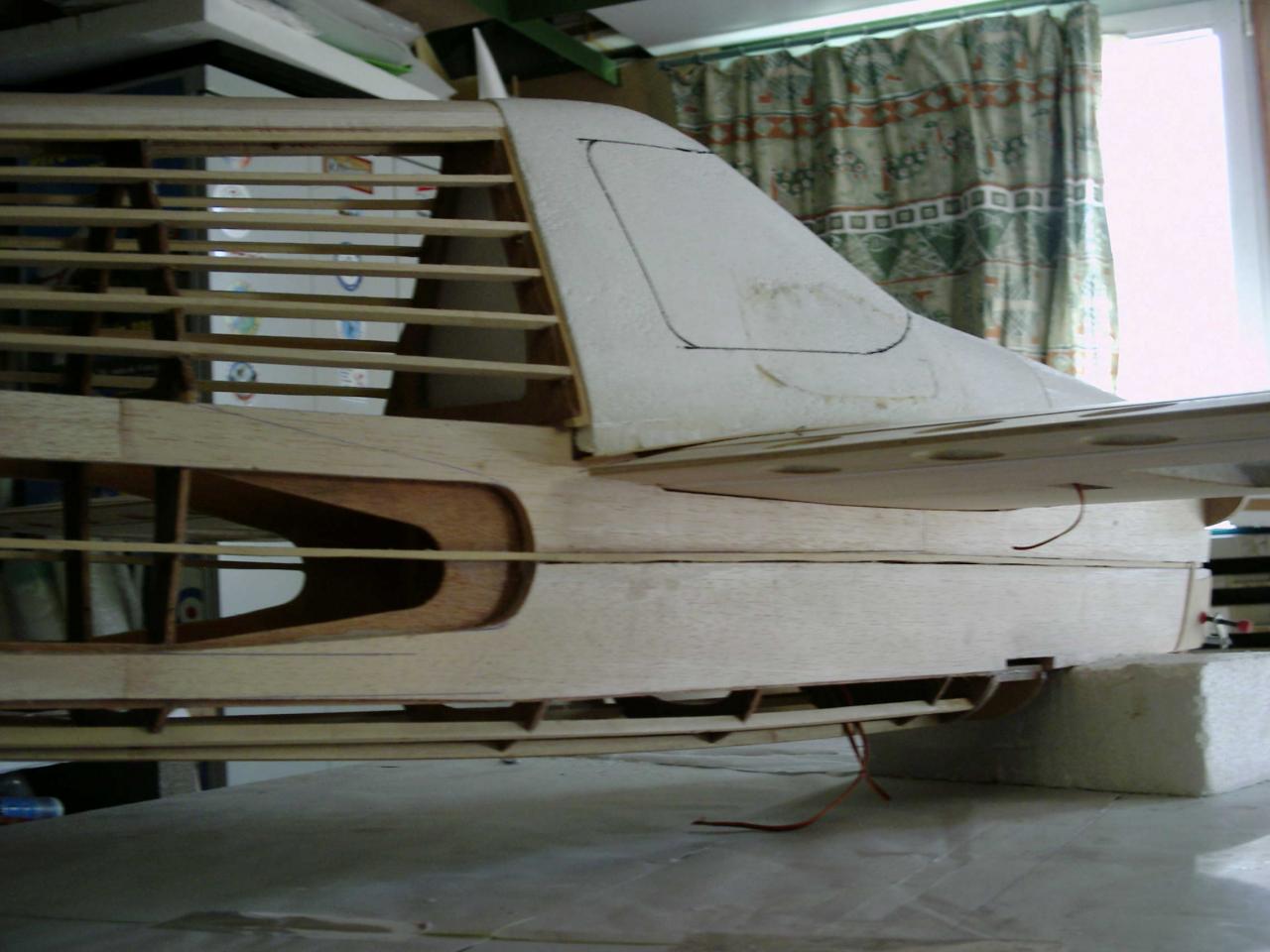

cassutt 007

cassutt 007

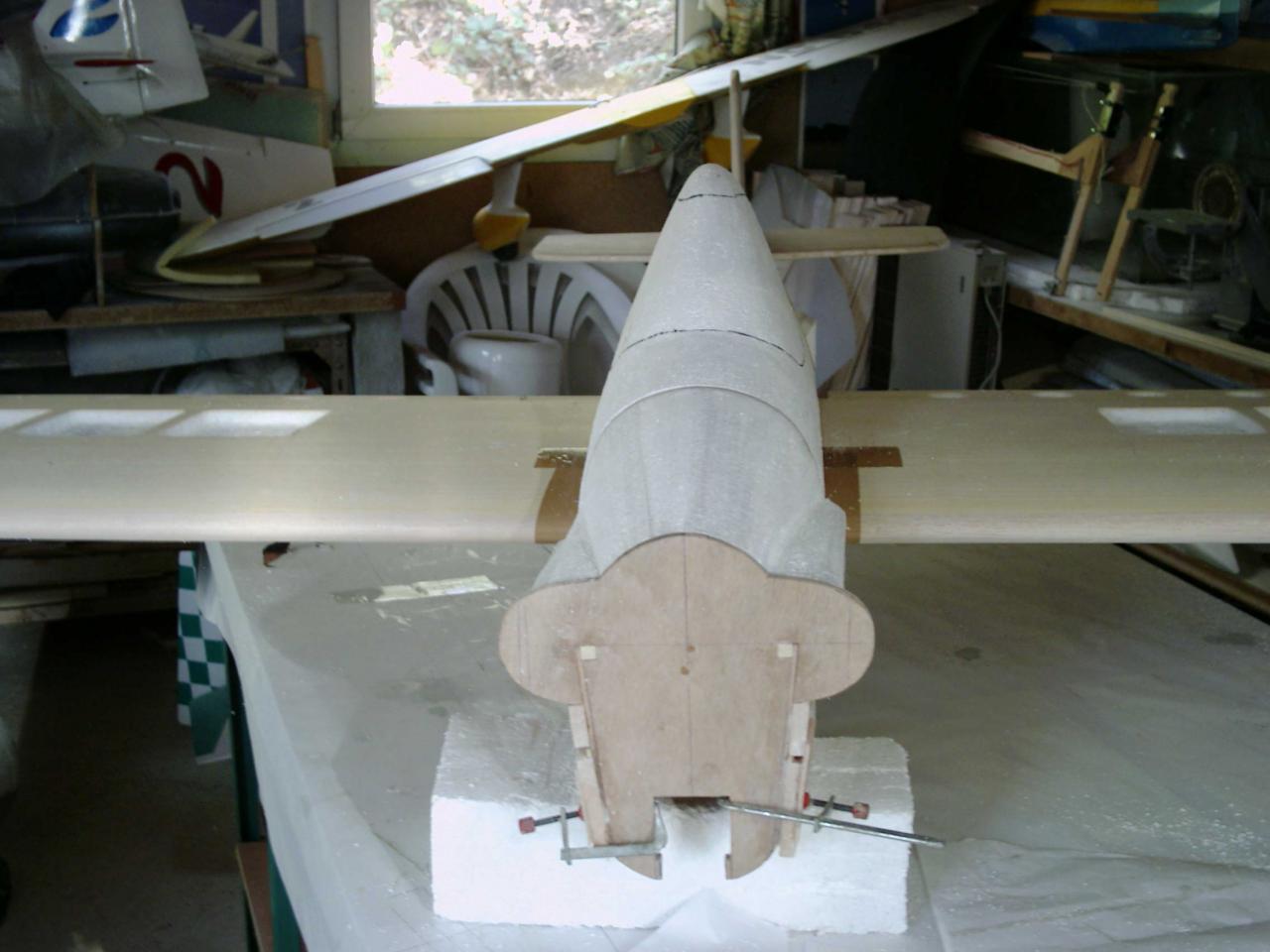

cassutt 009

cassutt 009

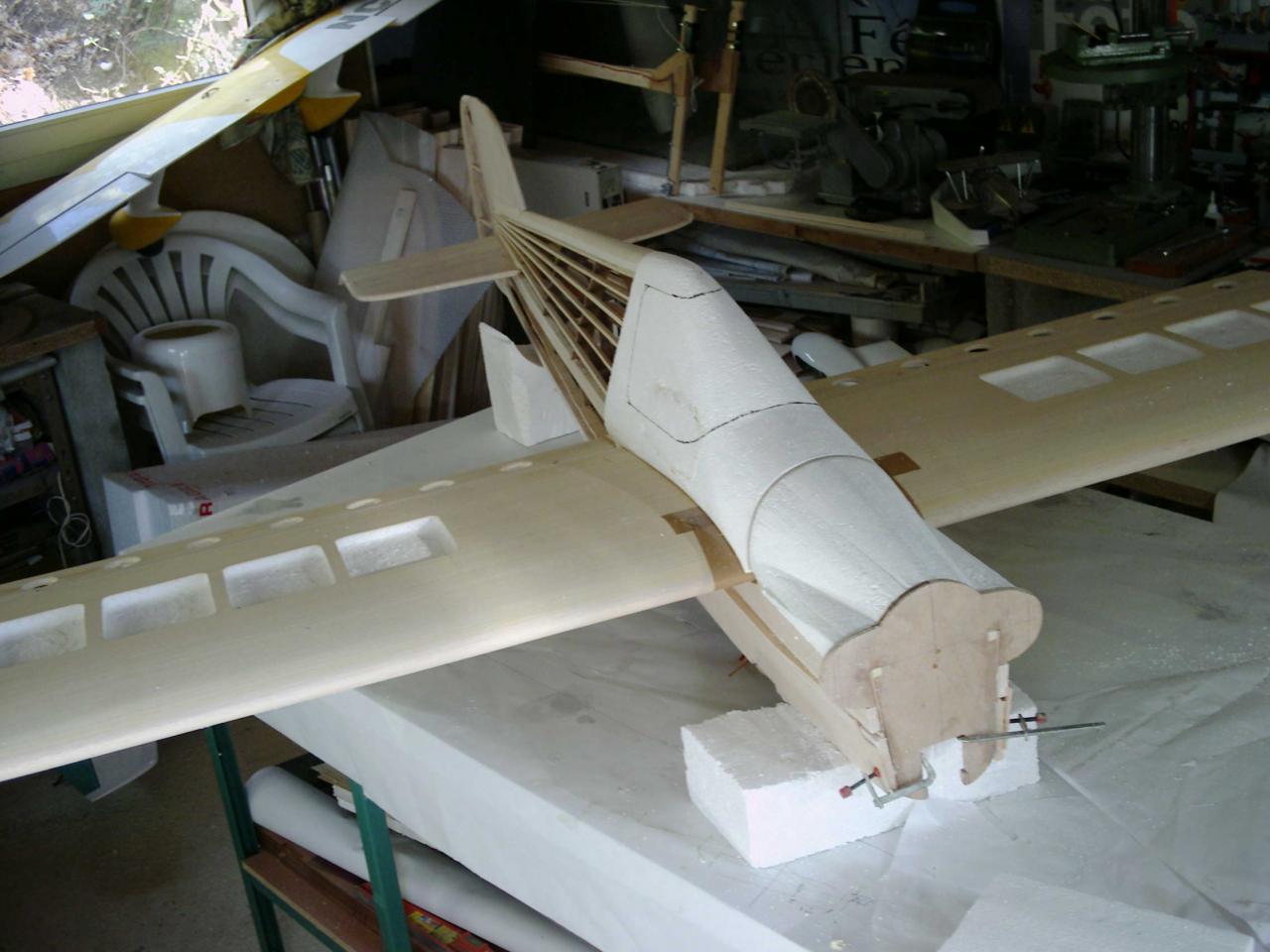

cassutt 010

cassutt 010

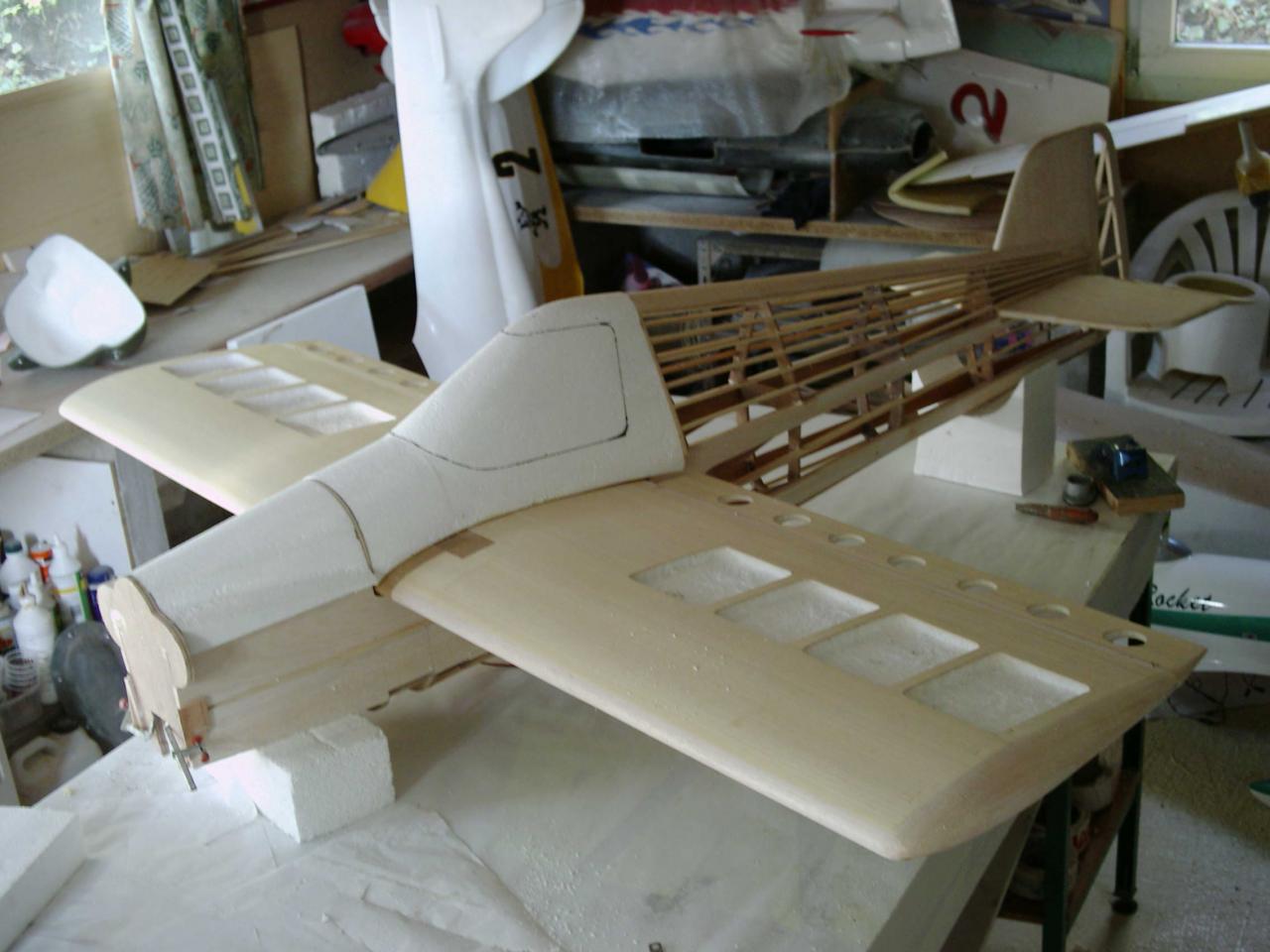

cassutt 011

cassutt 011

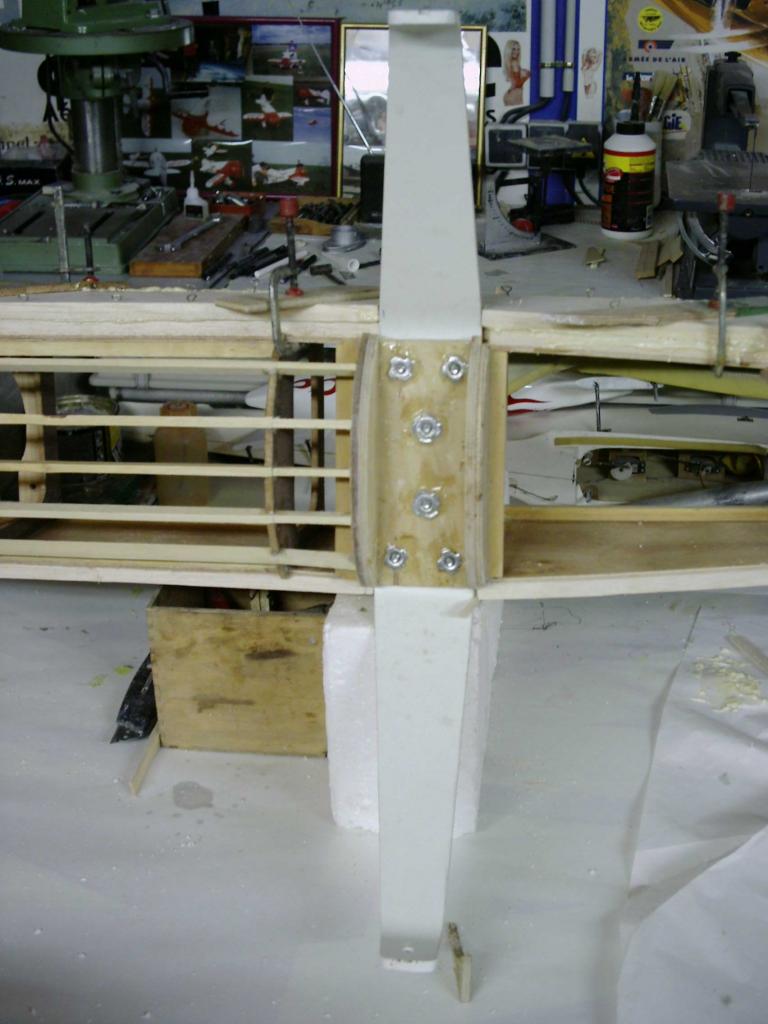

écrous griffe du train

écrous griffe du train

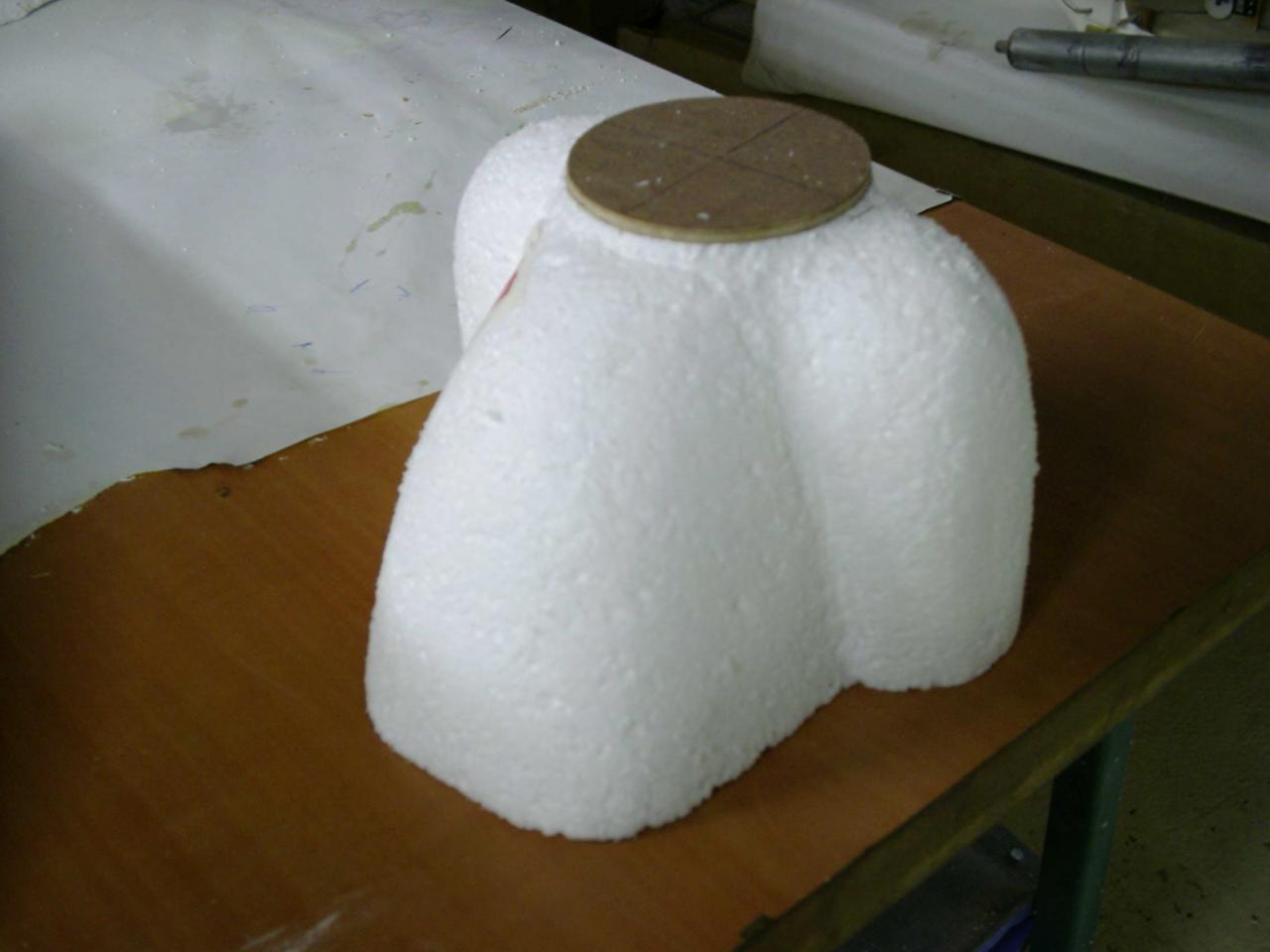

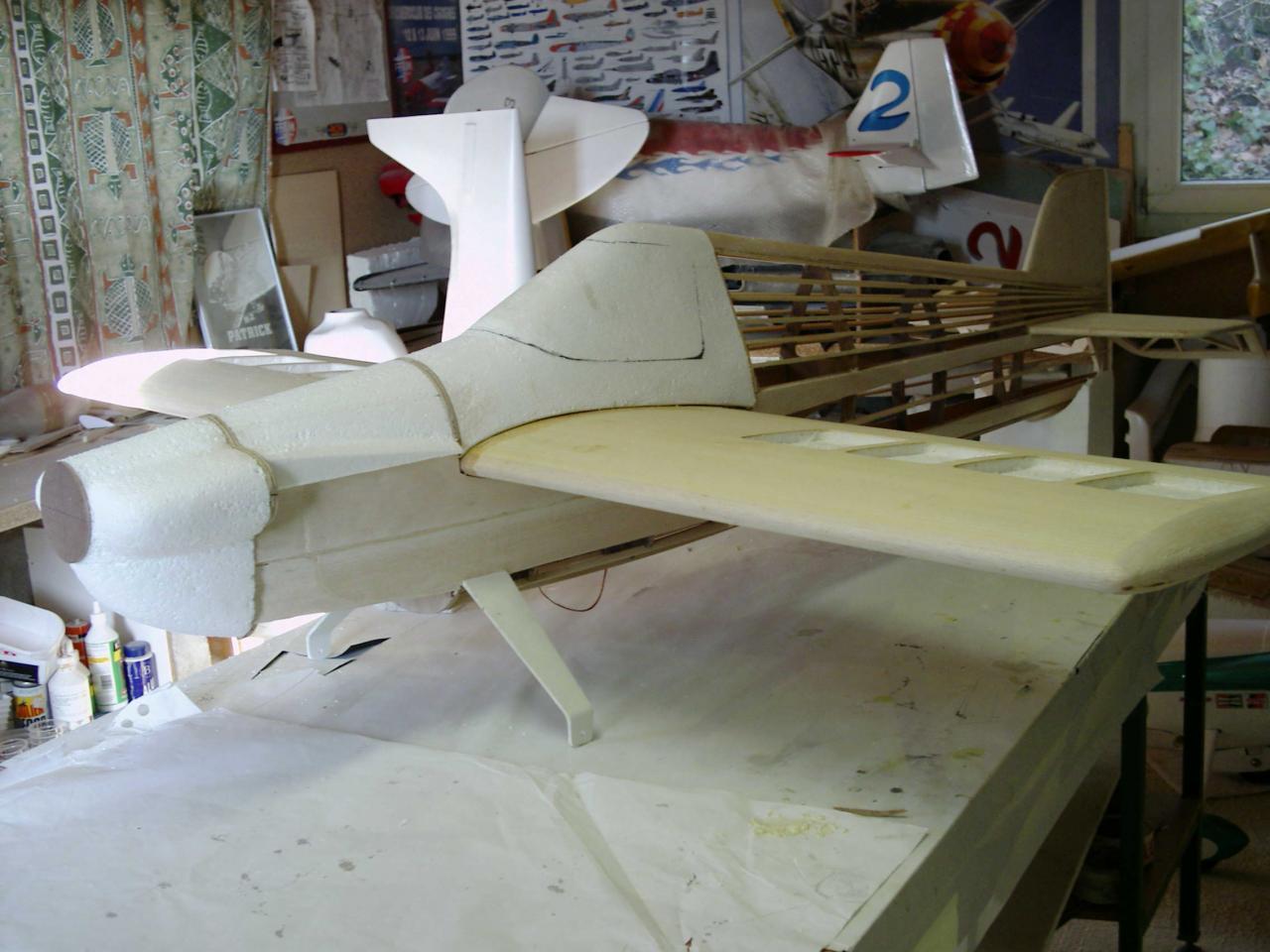

1ere partie avant en forme du futur capot moteur

1ere partie avant en forme du futur capot moteur

cassutt / profilage des ouies en cour

cassutt / profilage des ouies en cour

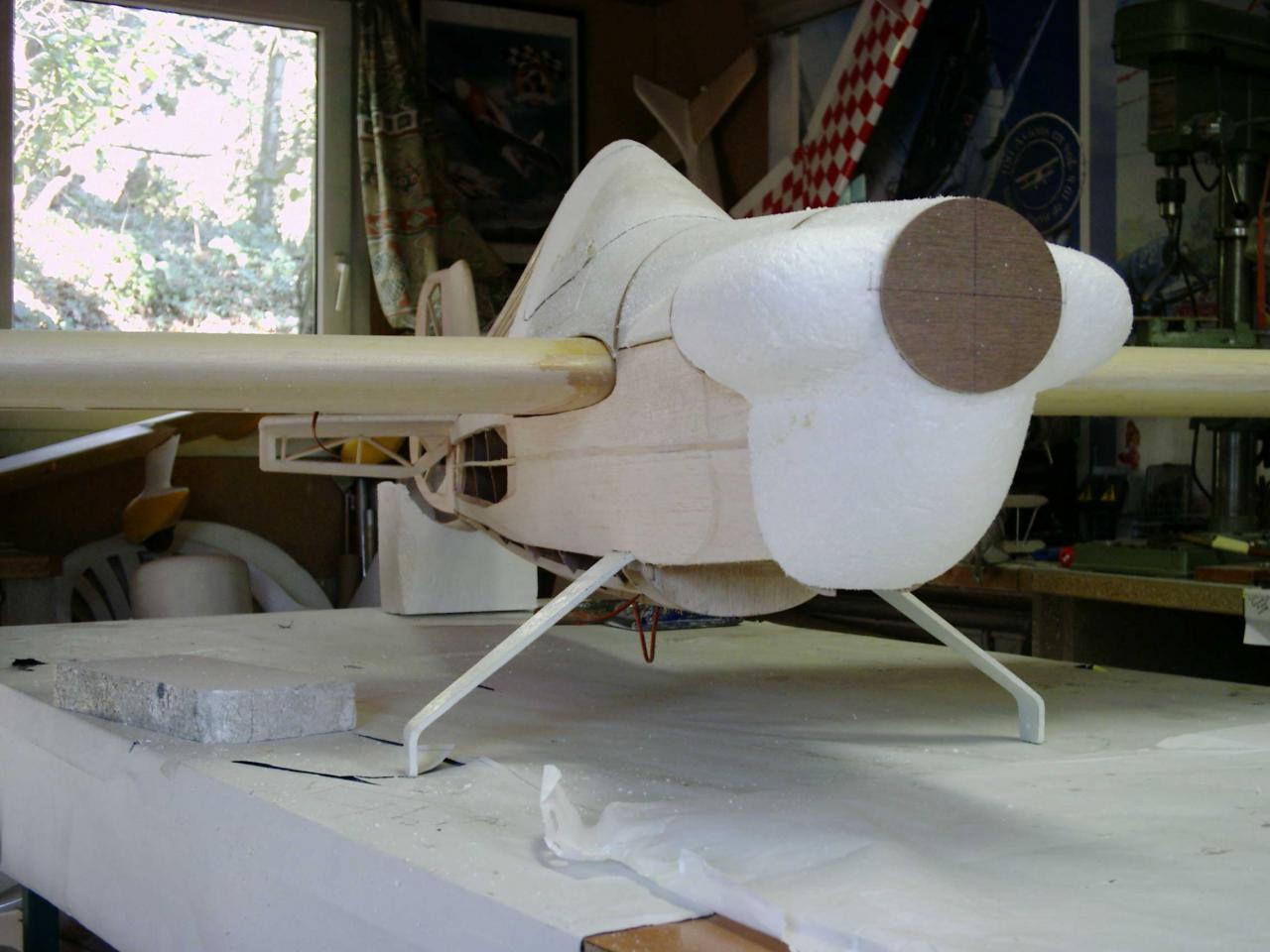

cassutt - vue de face

cassutt - vue de face
